蔡司让测针的为您助力
来访：
时间：
2021-06-18 13:40:25
测量球肉眼看起来完好无损，为什么测量结果有偏差?
钻石比红宝石球更划算?
测试球是否有时会掉落以确保测量结果的可靠性?
球笔的连接方式有几种?
在几何坐标测量技术学科中，测量重复性对测量结果非常重要，影响三坐标测量重复性的因素很多。其中包括设备精度、环境温度和湿度、校准和探头系统。但在大多数情况下，它是探针系统本身。
# 探头系统如何影响测量重复性?

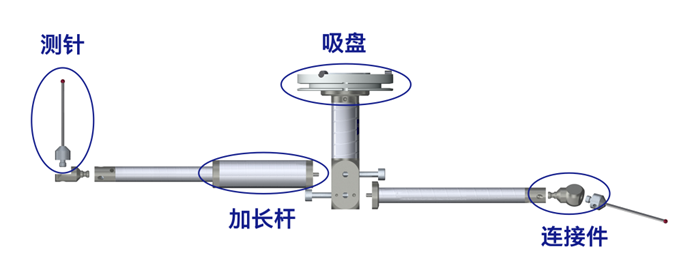

一个探针系统通常包含几个部分：
触笔——首先接触工件的部分
加长杆—方便测量难以接近的区域
吸盘—与测头直接相连的部分
连接件—使测针与加长杆相连组成探针系统
一个理想的探针系统需要尽量少的连接点、尽可能大的刚性、尽可能轻的质量、尽可能小的温度敏感性。

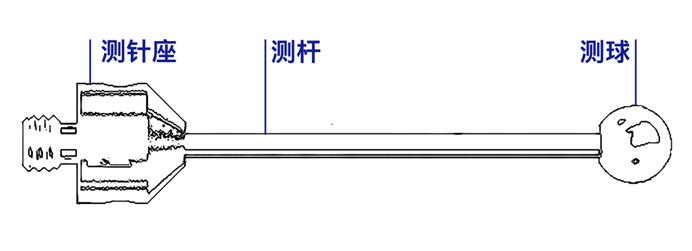

首先，测针作为与工件接触的部分，由测针座、测针杆和测针球组成。红宝石球是最常见的球类型。

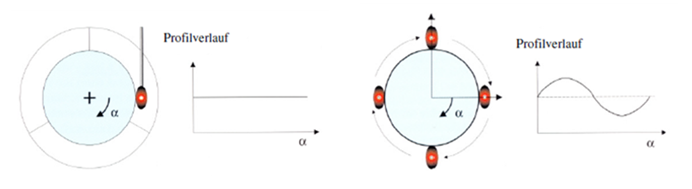

在左下图中，当旋转转盘测量三个坐标时，测针固定，同一点接触工件表面进行测量。即使测量球的圆度不是最佳的，测量结果也不会因此而产生偏差。在右下图中，当工件固定并移动测针进行测量时，可以发现测头圆度偏差引起的测量结果误差。由此大家知道，为了获得高精度的测量，需要一个高精度的球。

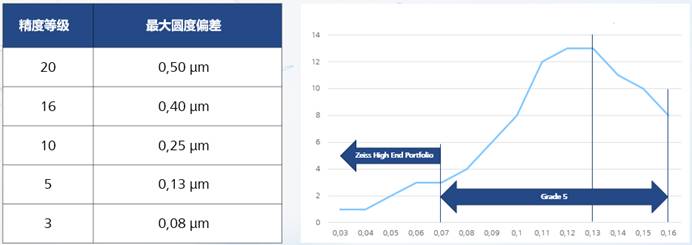

下表中，精度等级号越小，精度越高，最大圆度偏差值越小。蔡司通常使用 5 级精度测量球。 5级测量球精度范围从0.07μm到0.16μm，可以满足大部分测量要求。当然，对于要求更高的测量，蔡司还提供了精度更高的球。
其次，测量球的材质也是影响测量的关键因素之一。一方面，红宝石探头使用一段时间后，会因扫描较硬的工件而磨损，导致圆度差，精度降低。另一方面，扫描较软的铝合金材料会在红宝石球表面产生“沉积物”，也会导致圆度变差，精度降低。
